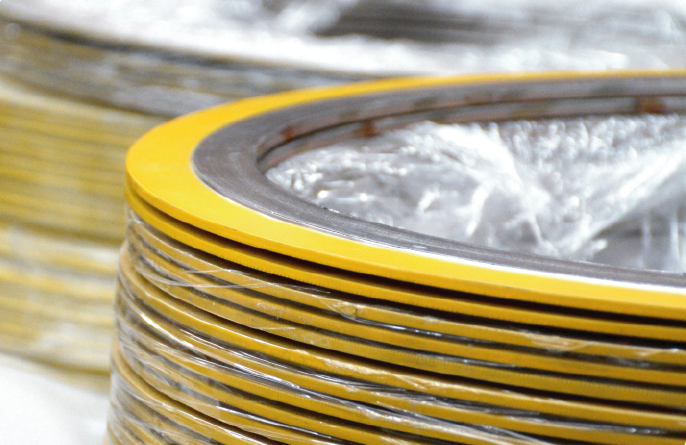

Empaques Espirometalicos

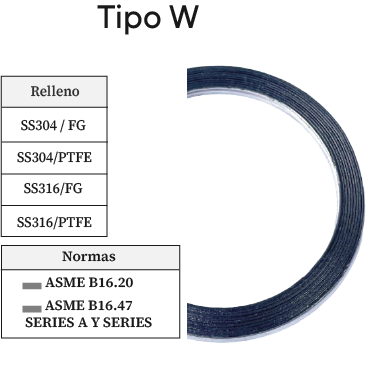

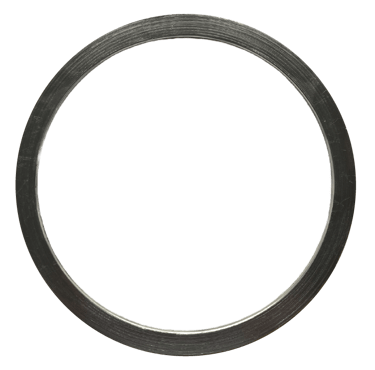

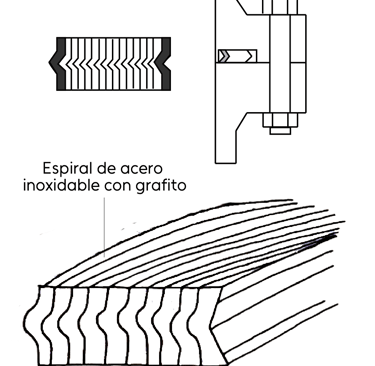

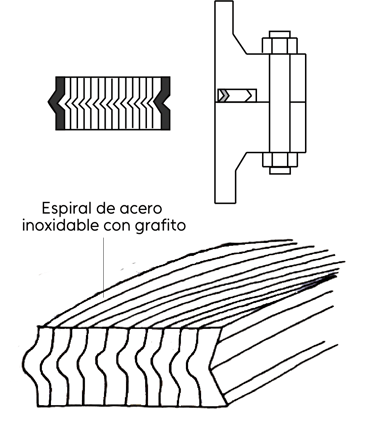

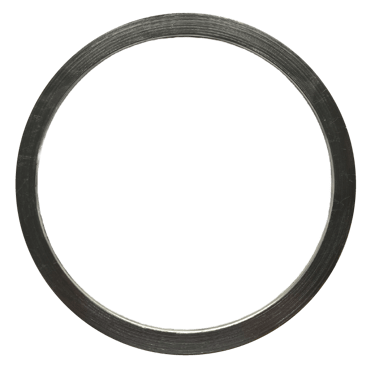

Tipo W Winding

Fabricados bajo la Norma American Society of Mechanical Engineers

ASME B16.20

ASME B16.47 Series A y Series B

Fabricación especial según especificación del cliente (Bajo plano)

Materiales

Relleno/Winding

Anillo contrador

Anillo interno

SS304/ FG SS304/PTFE SS316/FG SS3167PTFE

CS/Acero al carbono (Carbon steel)

SS/Acero inoxidable (Stainless steel)

Diámetros especiales desde 2" hasta las 72"

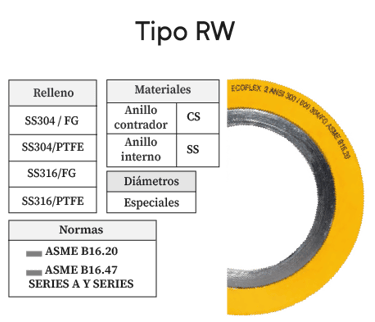

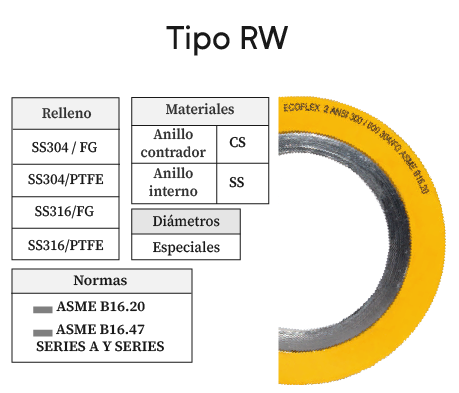

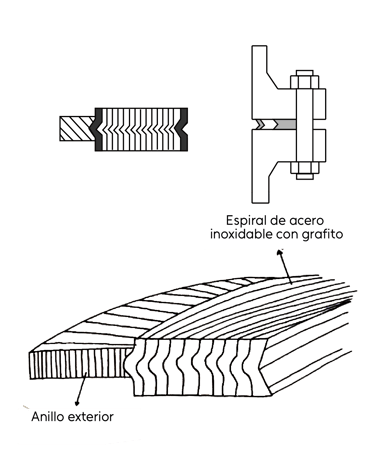

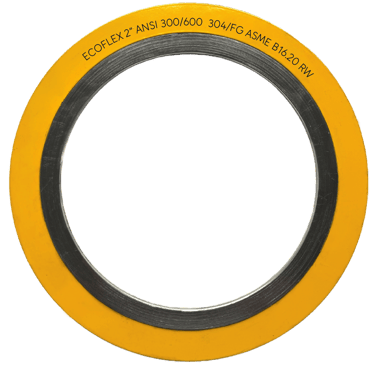

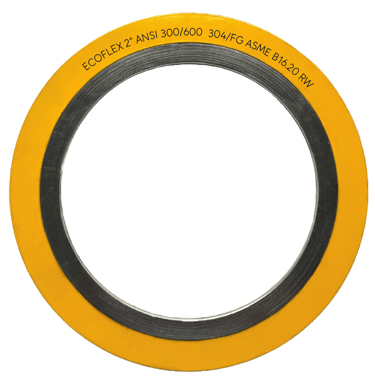

Tipo RW Winding + Anillo externo

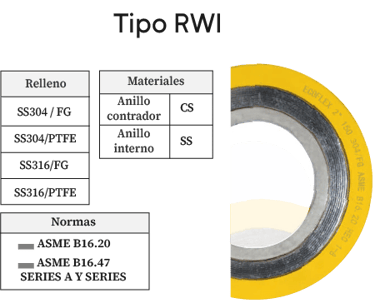

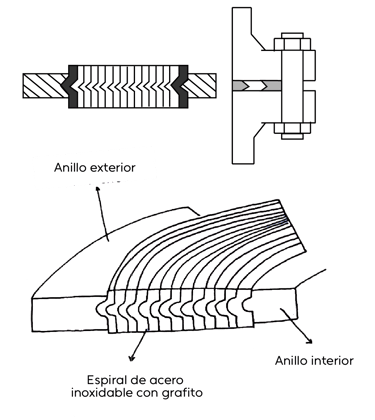

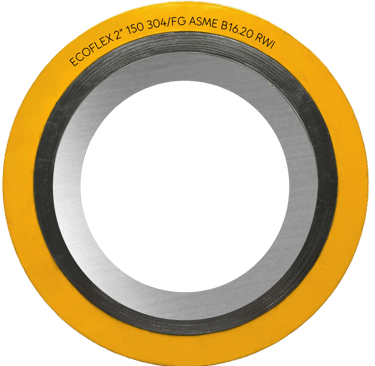

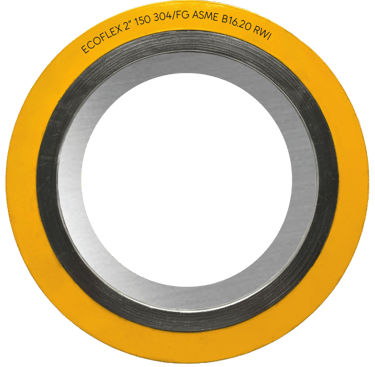

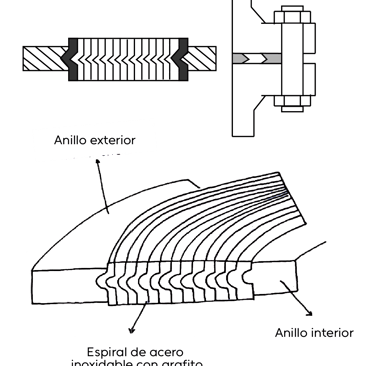

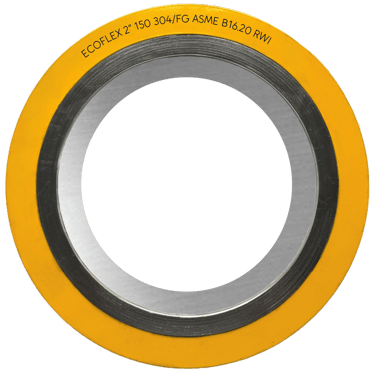

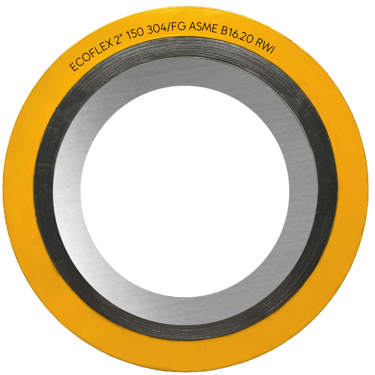

Tipo RWI Winding + Anillo externo + Anillo interno

Códigos de color

Amarillo Acero Inoxidable 304

Verde Acero Inoxidable 316

Los kits de aislamiento dieléctrico son fabricados con materiales de alta calidad, específicamente seleccionados para su uso en aplicaciones de ingeniería. Estos kits comprenden una amplia gama de juntas de aislamiento y sellado, así como sus accesorios: manguitos y arandelas para satisfacer diversas necesidades y especificaciones. Estos componentes están diseñados para proporcionar aislamiento eléctrico a las conexiones bridadas, evitando el flujo de corrientes no deseadas y protegiendo contra la corrosión. Además, aseguran una vida útil prolongada de las bridas, manteniendo su integridad a lo largo de muchos años. De esta manera, los kits de aislamiento dieléctrico ofrecen una solución completa y confiable para proteger las conexiones eléctricas y garantizar un funcionamiento seguro y duradero. Fabricados según ASME B16.5 y ASME 16.47 Series A y B.

Evita el flujo de corriente entre bridas

Previene fugas

Protección contra la corrosión

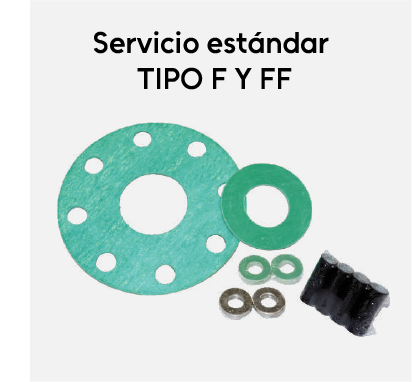

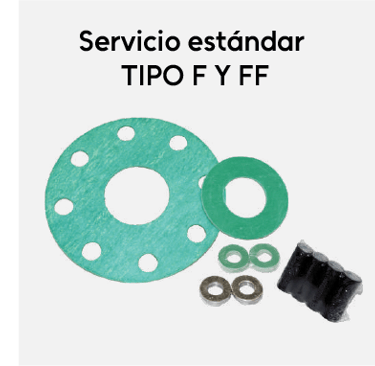

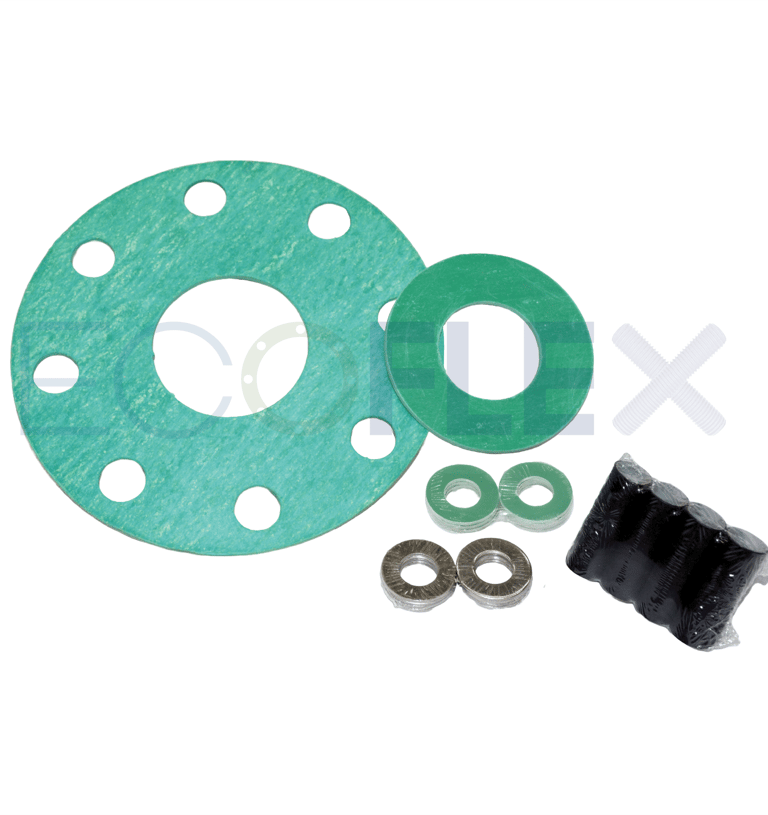

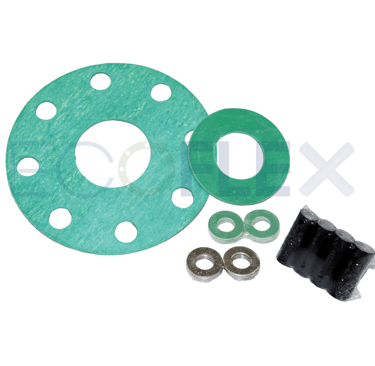

Servicio estándar TIPO F Y FF

NOTA: ESTE TIPO DE KIT SE FABRICA HASTA ANSI 600 NPS 12”

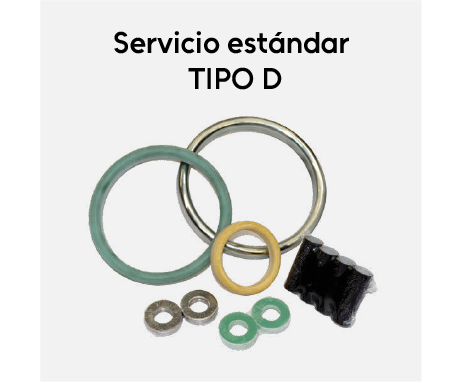

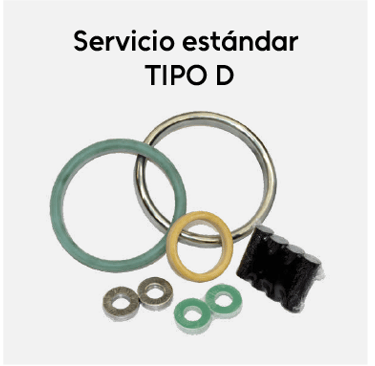

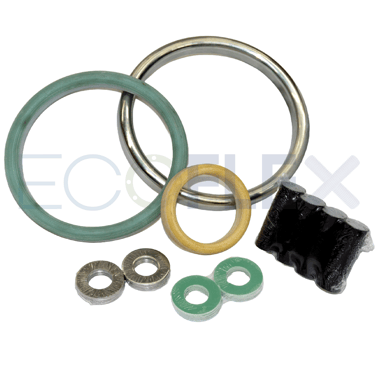

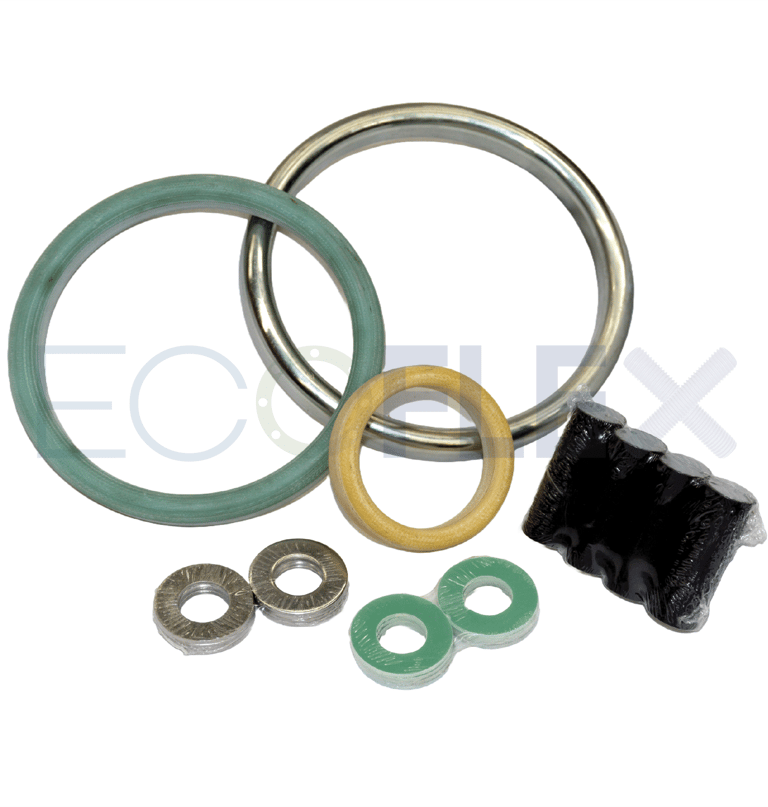

Servicio estándar TIPO D

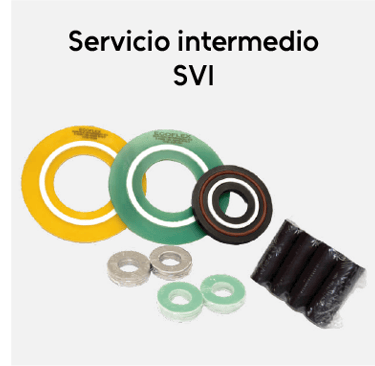

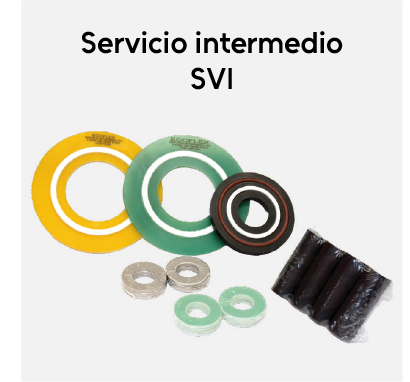

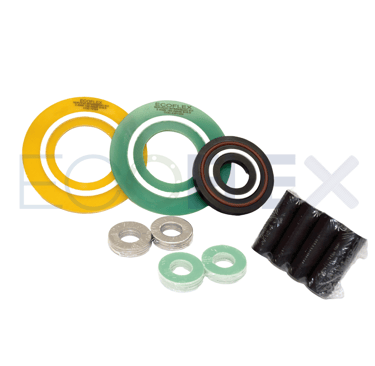

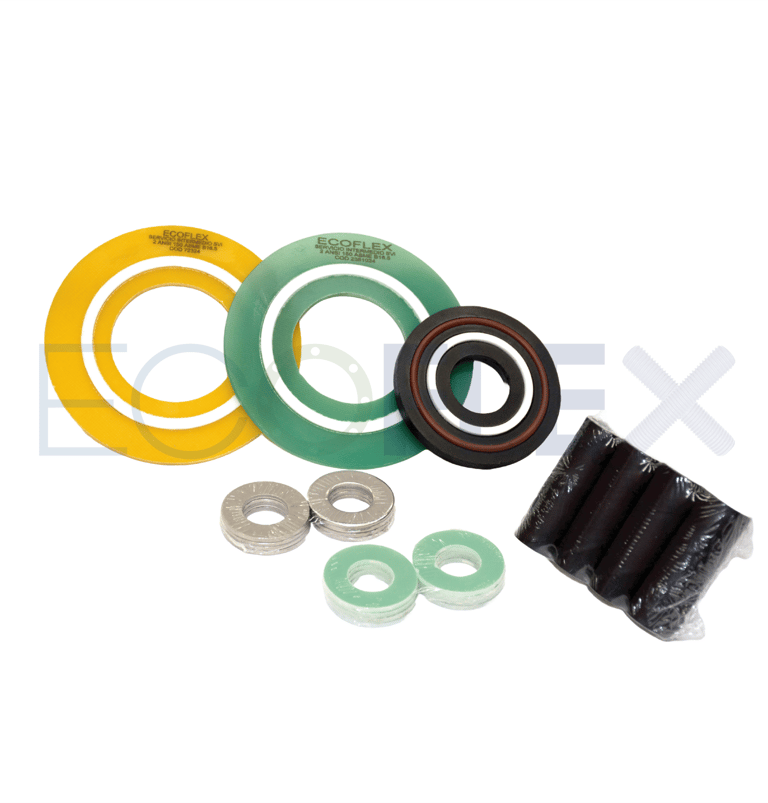

Servicio intermedio SVI

NOTA: ESTE TIPO DE KIT SE FABRICA HASTA ANSI 300 NPS 10”

Lámina No asbesto espesor 3.2mm

Bridas con resalte RF Bridas con cara plana FF

Anillo Oval / Octogonal en EPOXY G11

Bridas RTJ

Epoxy G11/ sellos PTFE

Bridas con resalte RF Bridas con cara plana FF

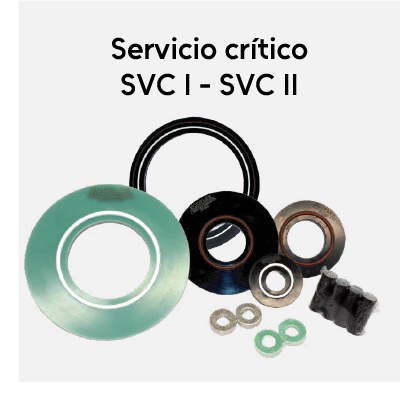

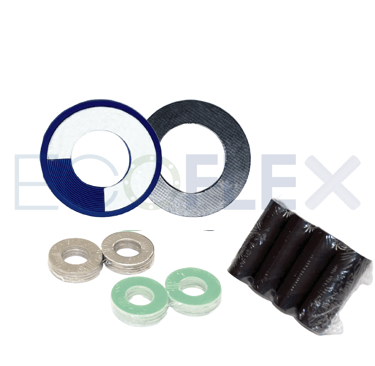

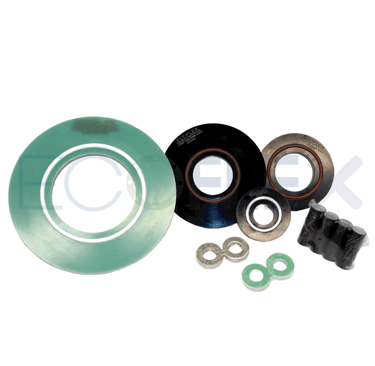

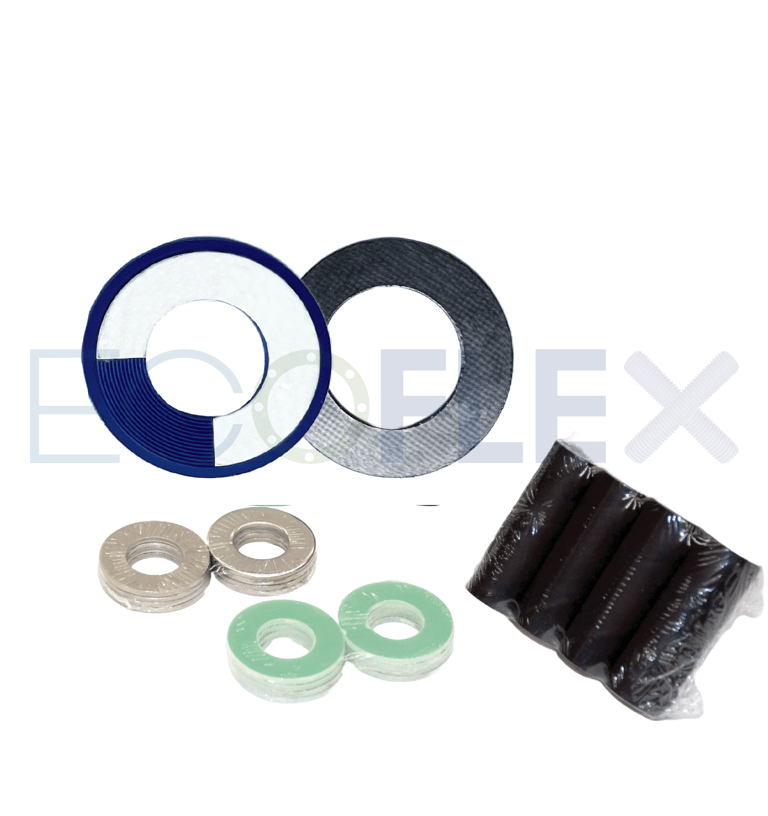

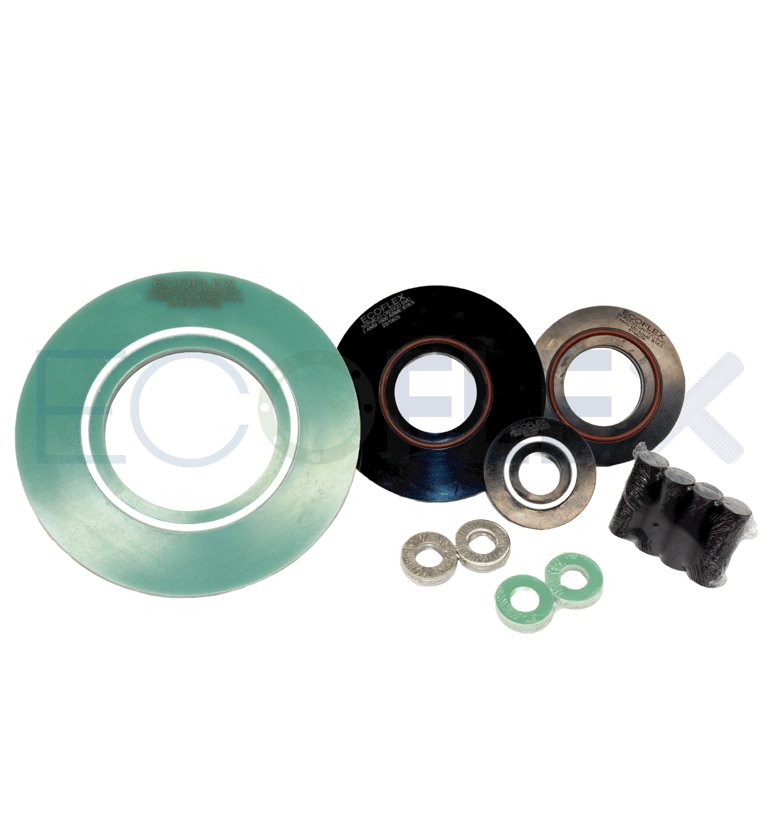

Servicio crítico SVC I Y II

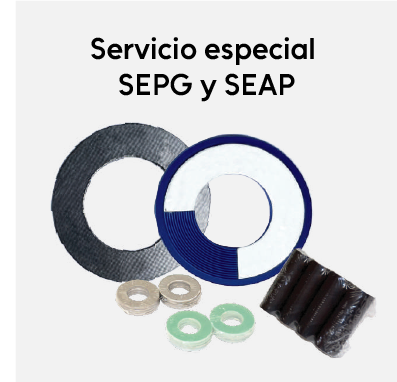

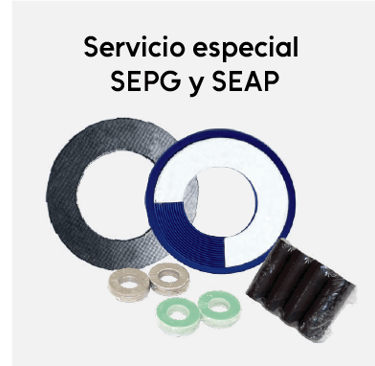

Servicio especial SEPG y SEAP

Acero inoxidable 316 / Epoxy G11/ sellos FKM/ Sellos PTFE

Bridas con resalte RF Bridas RTJ

Acero inoxidable 316 / Caras camperfiladas/ Sellos Grafito expandido con inserción metálica

Bridas con resalte RF Bridas con cara plana FF

Dimensiones y/o especificaciones

Ofrecemos servicio de fabricaciones especiales en todo tipo de material.

Nuestra marca

Nuestra marca ECOFLEX, está especializada en la fabricación de productos para el sellado de fluidos y aislamiento dieléctrico, contando con técnicas de fabricación especializadas y constante innovación para resultados excepcionales en nuestros productos.

Norma

Kit de aislamiento

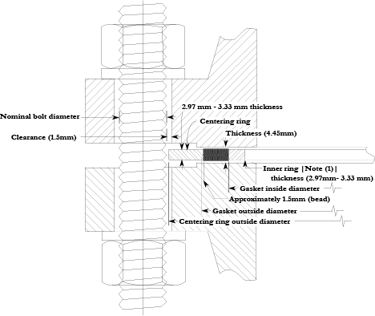

Instalación en bridas

ASME B16.20 ASME B16.21

ASME B16.5 ASME B16.47 SERIES A Y B

Contamos con disponibilidad según plano u otro requerimiento que el cliente solicite.
